圆竹结构建筑技术规程-9．3 剪力墙构造
9．3．1 圆竹结构建筑的墙体未开门窗洞口时，均应布设X型钢带，并应符合下列规定：
1 X型钢带与水平面夹角宜为45°；
2 X型钢带应拉紧绷直，两端直接与上、下导梁连接，钢带中间不应与单片柱连接；
3 X型钢带和导梁连接的自攻螺钉数量，底层不应少于6个，其他层不应少于4个；
4 条件允许时，剪力墙宜双面设置腹面板；X型钢带宜双面设置；
5 底层下导梁和X型钢带连接处，基础的预埋螺栓应加密，每处不宜少于2个M10螺栓。
9．3．2 圆竹结构建筑的剪力墙需开洞时，应符合下列规定：
1 洞口宽度不宜大于1．2m，不得大于1．8m；且洞口左右两侧应配置补强木柱，洞口上方应配置补强木梁；
2 当洞口宽度不大于0．9m时，补强木柱可采用单根方木，其截面宽度不宜小于40mm，截面高度为导轨宽度。补强木梁的截面高度不宜小于40mm，截面宽度为导轨宽度。补强木柱和补强木梁可用自攻螺钉连接；
3 当洞口宽度大于0．9m时，补强木柱宜采用原木并采用格构式，其小头直径不宜小于60mm。补强木梁的截面尺寸不宜小于30×150mm。补强木梁两端夹在补强木柱中，并用螺栓和补强木柱连接。补强木梁的每端螺栓数量不应少于2个，螺栓直径不应小于M12。
9．3．3 圆竹结构建筑剪力墙的腹板因地制宜，采用具有一定强度的人造板，且墙体表面宜平整无凹凸；墙体单片柱的间距不应大于600mm；腹板和单片柱应用直径大于4mm的自攻螺钉连接，螺钉的竖向间距不大于10mm。
9．3．4 当墙体一侧腹板镂空或敞开时，导梁的宽度宜为220mm。镂空或敞开侧可同时设置木横撑和木斜撑。木横撑的数量不宜少于4道。当墙体两侧都封闭时，导轨的宽度宜为250mm。墙内可不同时设置木横撑或木斜撑。
9．3．5 位于X型钢带端头部位的单片柱，其下导梁应布置不少于4个M10螺栓。
9．3．6 剪力墙相邻面板的接缝应位于单片柱上，面板可水平或竖向铺设，面板之间应留有不小于3mm的缝隙。
9．3．7 剪力墙的单片柱截面开孔或开凿缺口后的剩余高度不应小于截面高度。

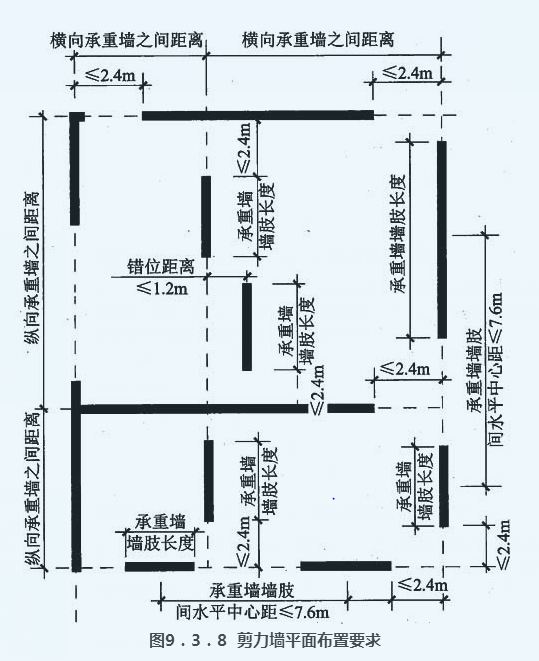

1 单个墙段的高宽比不宜大于3：1；
2 同一轴线上墙段的水平中心距不应大于7．6m；
3 相邻墙之间横向间距与纵向间距的比值不应大于2．5：1；
4 墙端与离墙端最近的垂直方向的墙段边的垂直距离不应大于2．4m；
5 一道墙中各墙段轴线错开距离不应大于1．2m。
